概述

本系统基于SP一卡通流程，以专业数据服务器为核心，增加短息预约、签到发卡、排号叫号、门禁系统、车牌识

别、地磅无人值守等主要功能块，并可通过定制插件与工厂ERP系统及各种数据库对接，实现装卸车全流程自动化，是

适用于大中型危化品企业的智能化管理方案。

模块化设计，各功能单元可自由组合，且便于后期扩展，可根据客户实际需求增减功能块，实现客制化。

设计时充分考虑到容错率和兼容性，每个功能块可无缝衔接，并且有完善的故障替代机制。

主要参数

最大挂载能力 256鹤位

通讯延迟 ＜500ms/10鹤

数据安全 RAID2 双储存

系统协议 TCP/RS485/Modbus RTU

凭证介质 身份证、IC卡、条形码

云端同步 支持

人员管理 支持

结算单 支持

通知单 支持

销售统计 支持（基础）

监视功能 所有批控仪运行状态，实时报警

数据转发 WebServer Modbus

报警记录 ≥50000条 永久储存

提单记录 ≥10W条 支持管理

特点

◆ 独立自主版权，已申请著作权保护

◆ 基于以太网组网，通信速度快，易维护

◆ 模块化设计，各单元自由组合，扩展性好

◆ C++开发，双环境测试，适合多种系统平台

◆ 专业服务器保存订单数据，更安全可靠

◆ 基于SQL数据库的底层管理，更安全更快速

◆ 支持定制扩展功能安装包，可个性化定制

◆ 全流程引导，操作步骤清晰

◆ 流程基本由货车司机完成，节约劳动力

◆ 丰富的现场流程规划经验，提供更效率方案

◆ 开发团队技术雄厚，数据互通等对接经验丰富

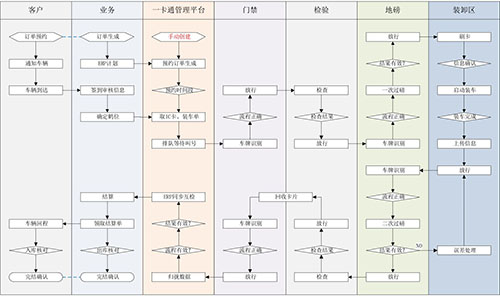

业务流程

流程简介

1、客户手机预约下单，或业务部门提前录入订单信息，或ERP自动同步生成新订单

2、财务部门审核，现场业务管理审核

3、货车到达后到业务部门签到，确认信息领取业务单和IC卡并进入排队队列

4、等待叫号或收到推送短信后，通过装有车牌识别的门禁系统进入厂区

5、入厂检验合格后，根据引导驶入地磅，无人地磅系统记录一次磅重

6、进入指定鹤位，操作批量控制器完成刷卡装车流程

7、装车完成返回地磅区，无人地磅自动记录二次磅重，校验后计算净重

8、出厂检验合格后，回收IC卡，开具结算单，通过装有车牌识别的门禁系统出厂

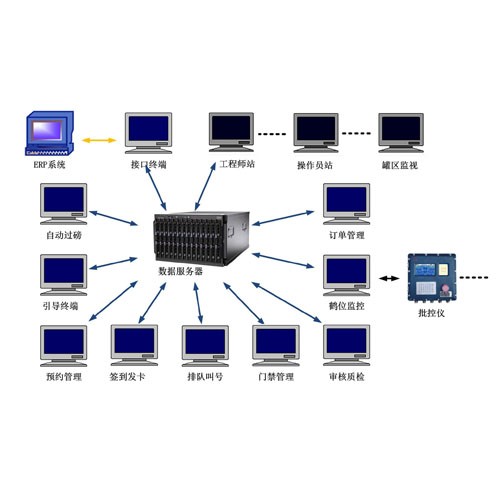

订单管理和数据处理单元

基于数据服务器和工控机，拥有整个系统的最高管理权限，控制整个流程规则。

原始订单生成，人员权限，功能单元接口，订单修改回退等高级操作，并保存所有操作记录。

和其他管理系统如ERP、MES、DCS等实现数据交互

预约单元

远程移动端录入基础信息和到场时间生成预约订单，也可以本地PC端录入，预约人员负责录入信息校验通过后，同步到本地供管理人员审核，审核通过生成正式订单。

签到取卡单元

司机到场签到的自助服务终端，用于辨别身份并领取引导单和业务凭证作为后续流程操作的凭证。

支持手动输入、身份证识别、车牌识别。界面友好，操作简单，语音引导，方便快捷。

业务凭证支持IC卡、身份证、条形码

排队叫号单元

自动分配鹤位排队，大屏展示，语音通知，控制厂区内车辆流量，方便调度管理，减少等待时间，提高资源利用率。

支持扩展短信叫号、公众号广播

门禁单元

既可配合排队叫号系统使用，也可独立工作。

根据订单状态，自动识别车牌放行，支持多出入口，及各种出入规则逻辑。

屏幕提示+语音提醒，语音识别全自动管理，节省人力，提高效率

自动过磅单元

通过IC卡和车牌识别验证车辆订单信息，利用道闸控制出入规则。

配合红外对射、人体秤，视频防区识别，环境抓拍等防作弊手段。利用语音文字红绿灯引导，完成过磅作业。

分为两种类型：

终端型：需要司机下车操作，刷卡核对信息。

自动型：司机无需下车，全自动过磅并校验。

流程展示单元

大屏展示所有订单的当前进度，和订单数据，方便管理调度人员决策管理。

凭证回收单元

用于IC卡自动回收，可与签到机合一

审核检验单元

用于质检或管理岗人工审核后录入结果

语音调度单元

依托网络IP播报系统，实现全流程自动播报引导，人工定向调度，语音对讲等功能
