概述

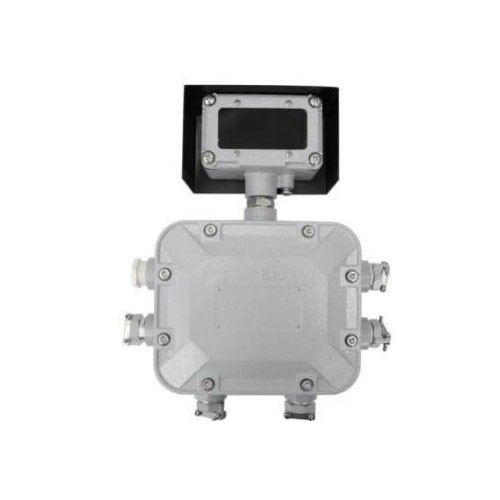

  鹤管保护控制器采用隔爆型设计，整个控制器由控制电路部分、防爆外壳及 报警灯等部分组成。控制电路部分通过接线端子与外围系统相接。防爆等级： ExdiaIIB T 6 G b。控制器可以检测并处理流量开关、防溢流传感器以及鹤管归 位、鹤管连接到位检测等信号；控制器带有指示灯及语音喇叭，可提供语音及灯 光报警信号并可以向第三方系统提供继电器开关量信号输出，满足多种现场使用 条件。设备符合相关安全标准的规定，特别适用于易燃、易爆等液态石油化工产 品装卸场合

主要参数

防爆等级 Exd[ia] ⅡB T6 Gb

防护等级 IP66

环境温度 -40～65℃

供电电压 AC220V/DC24V

工作电流 <500mA

响应时间 <1s

报警方式 声光报警、语音提示

输出信号 继电器干点输出 5A

流速响应时间 1～10s

防溢开关类型 光学探测

扩展功能 鹤管归位、连接到位

特点

◆ 现场工作状态全程真人语音播报；

◆ 工作状态指示灯实时显示工作状态；

◆ 具有故障自检功能；

◆ 控制信号延时输出，敏感度可调。

◆ 带连锁屏蔽功能，可根据实际情况选配功能

（一）快接式鹤管归位器：

快速接头式鹤管归位器，其作用为检测接收鹤管归位传感器传输的信号并将 信号处理为无源开关量输出信号至第三方设备，以实现现场设备的自动化控制。

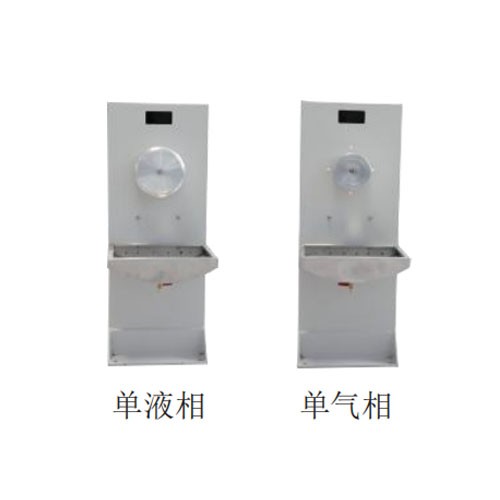

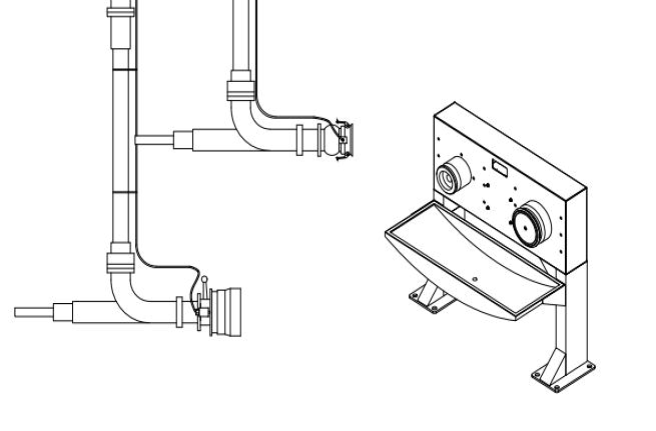

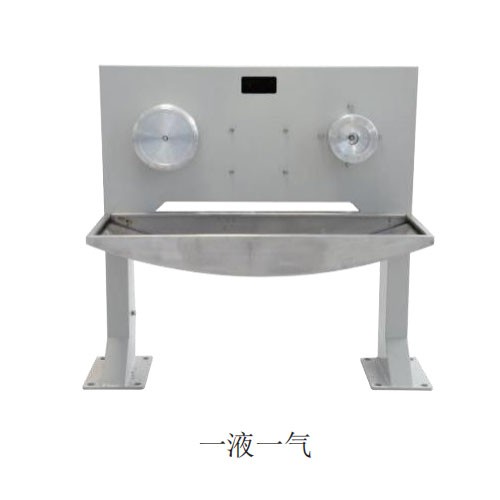

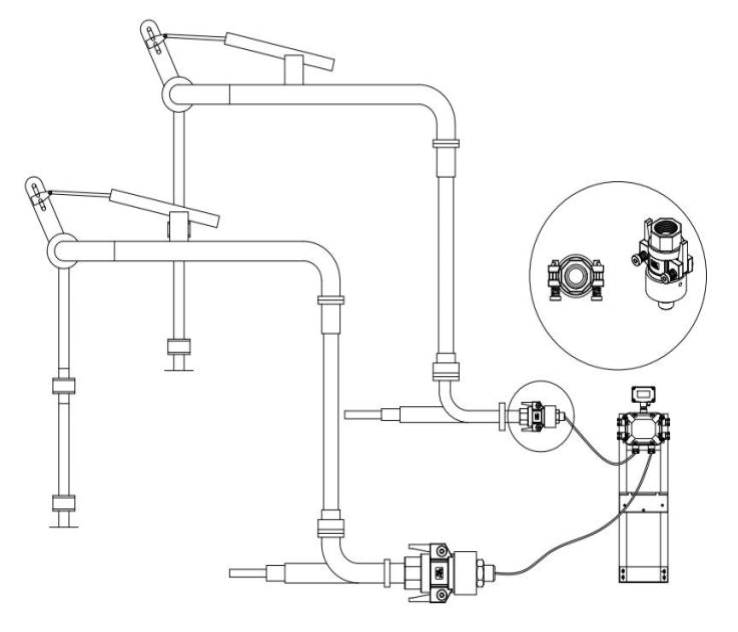

安装示意图：

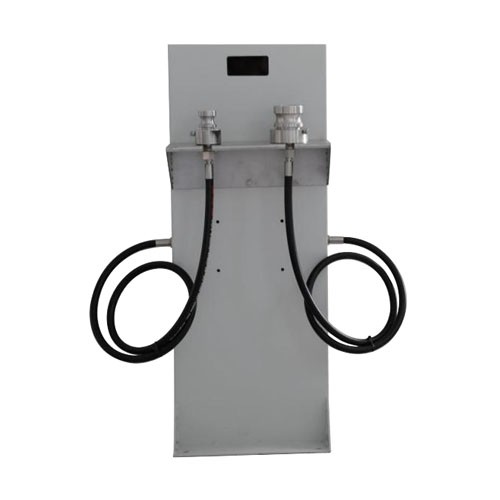

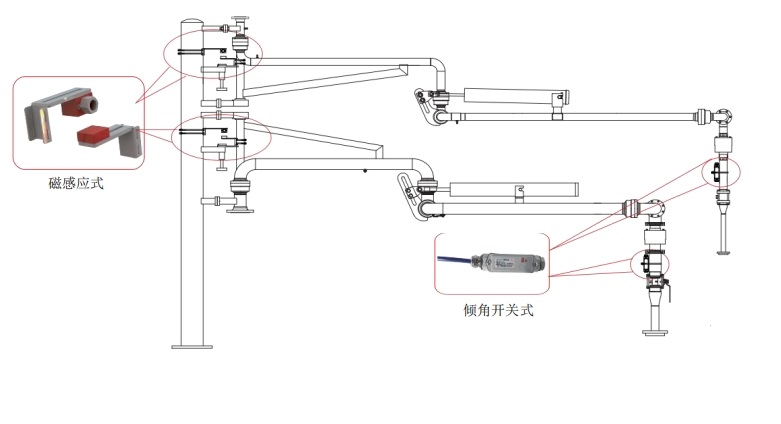

（二）倾角开关、磁性开关式鹤管归位器：

倾角开关、磁性开关式鹤管归位器适应于顶部装车鹤管或者安装特殊型号接头的鹤管。 要求鹤管至少有一段位置在装卸车和归位时的两种不同状态下可以出现不小于 5°的倾斜角度，通过将倾角传感器绑定于该段位置处，实时检测鹤管处于的不 同角度位置，将信号传输至信号联锁模块或者控制器然后转换为开关量信号输出 至批量控制仪或者 DCS 系统，以此实现判断鹤管是否处于归位状态。

安装示意图：
