山东鼎诺自动化设备有限公司

   危化品装卸保护控制系统是专为付油(卸油)系统设计的安全防护系统，规范 操作，保障安全。

   包含防溢流防静电功能、智能钥匙管理、人体静电释放联锁及 语音流程管理。本系统是专为付油系统设计的安全防护系统。通过防溢流探杆和 静电夹或者 API 插头检测液位和静电接地状态、槽车钥匙归位状态及人体静电 是否释放，同时提供真人语音提示和声光报警信号供现场工作人员及时了解系统 工作状态，输出继电器开关信号至定量装车控制器联锁，同时可将信号传输至 DCS 控制系统进行远程监控。设备本身包含全程流程操作语音及灯光提示，严 格要求现场操作人员按照标准化流程操作，提高安全意识，可有效避免安全事故 的发生。

◊产品特点

1. 系统应用数字电路设计，性能稳定，抗干扰能力强；

2. 光学探杆和音叉探杆均为本安设计，具有故障自检功能，安全可靠;

3. 静电亚导体材质触摸球，触摸无电击感；

4. 不锈钢静电接地夹，防腐防锈；API 标准插头，安全耐用；

5. 确保车体到接地桩的静电接地电阻≤10Ω ；

6. 机械钥匙插入式管理器，紧急避险型钥匙箱门；

7. 可选择多种安全联锁功能，更直接有效的了解现场情况，提高安全意识；

8. 全程真人语音提示，流程化操作简单易懂。

主要参数

防爆等级 Exdb [ia IIC Ga] IIB T6 Gb

防护等级 IP66

环境温度 -40～65℃

供电电压 AC220V

工作电流 <100mA

响应时间 <1s

报警方式 声光报警、语音提示

输出信号 继电器干点输出 5A

标配功能 七连锁

扩展功能 阻车器，可燃气体

特点

◆ 集中所有连锁设备的功能于一体

◆ 语音和画面提示操作流程

◆ 钥匙插入式，确保运行稳定性

◆ 自动分析，开关量输出，安装简单

◆ 标配RS485通信

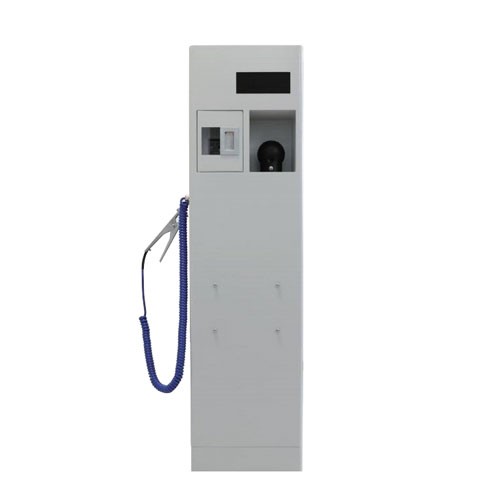

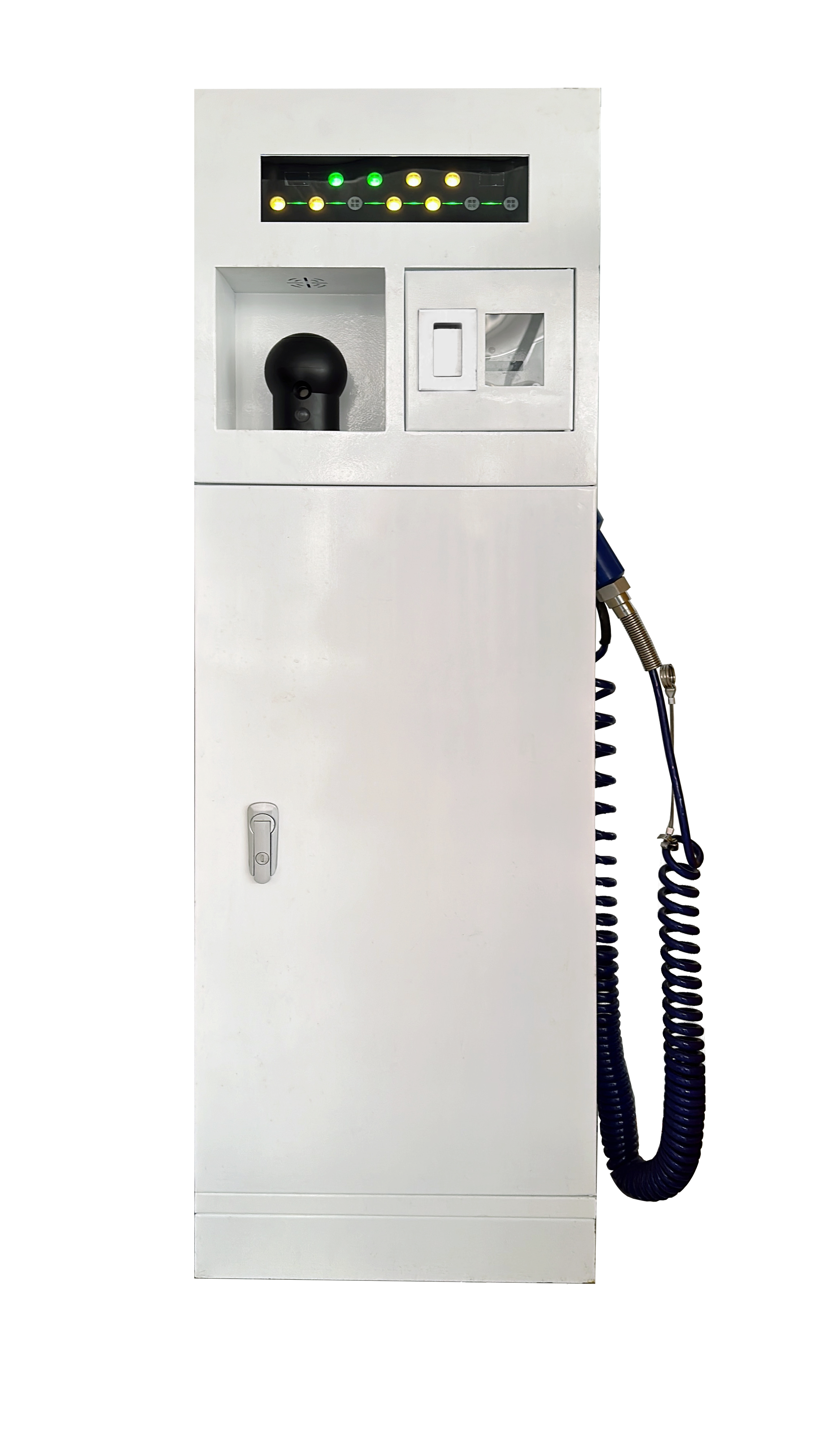

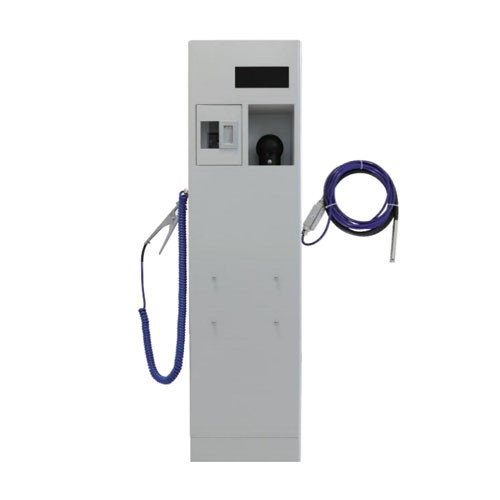

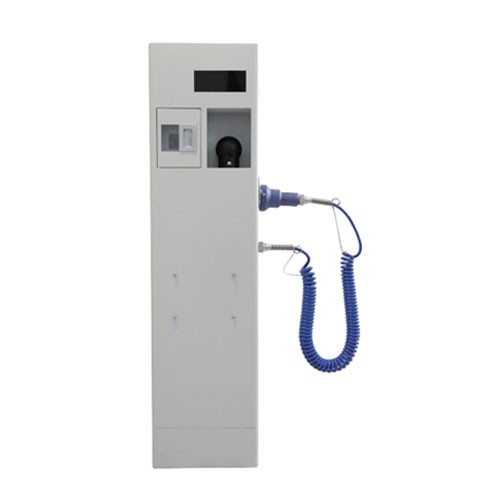

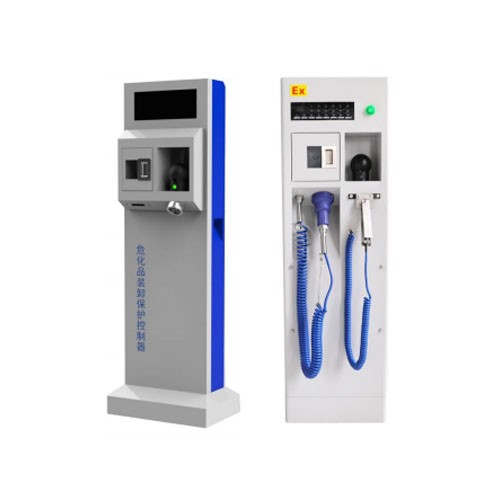

                                                                                         ◊ 产品示意图

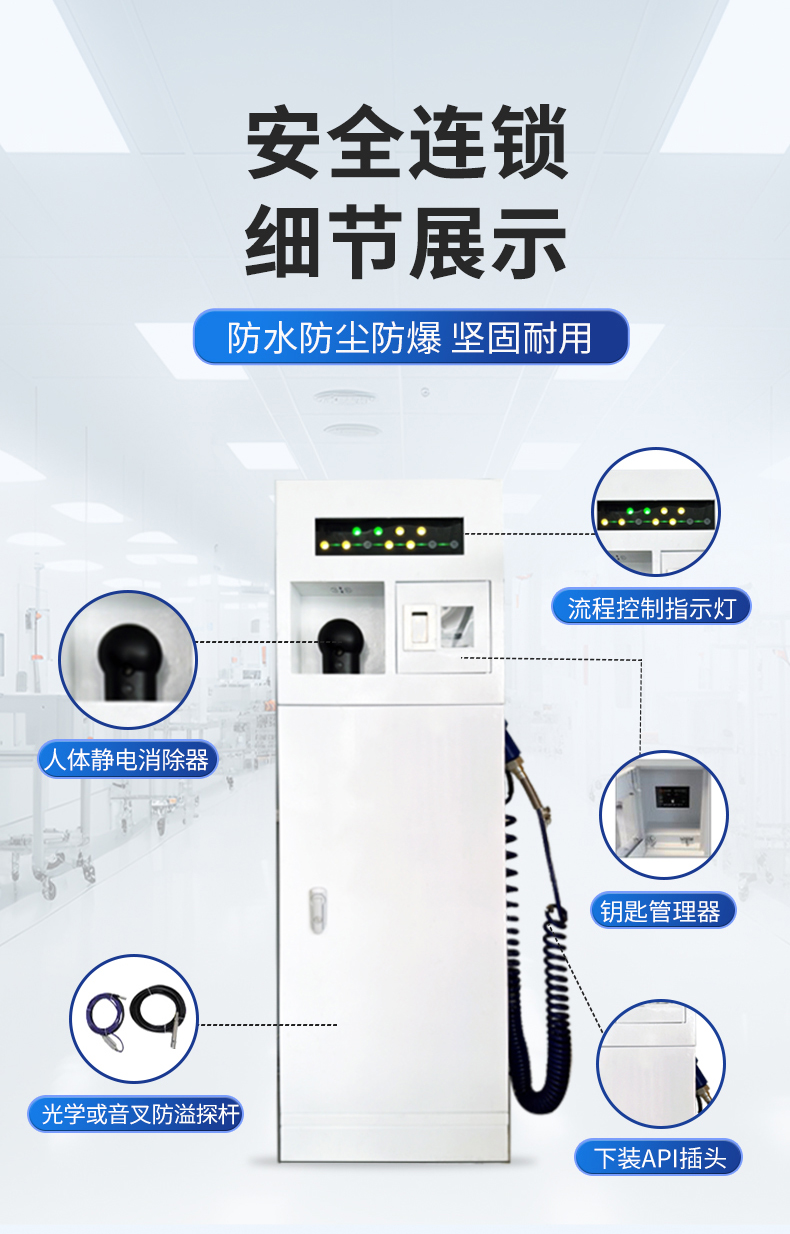

 操作流程显示 车辆钥匙管理器 人体静电释放器 静电接地夹 下装 API 插头

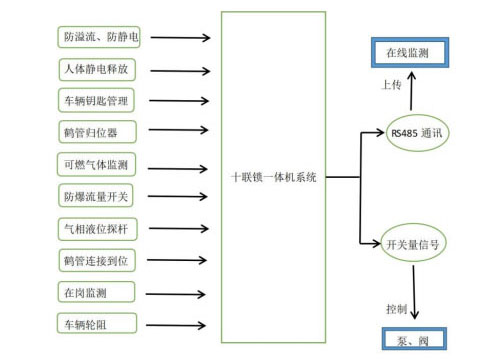

注：危化品装卸保护控制系统，除以上图示中的硬件功能以外，还可接入上 装防溢探杆、鹤管归位器、鹤管连接到位检测器、气相鹤管防堵塞探头、阻车归 位控制器、防爆道闸、可燃气体报警探头等联锁设备并一一实现流程控制并集中 显示，语音操作提示。

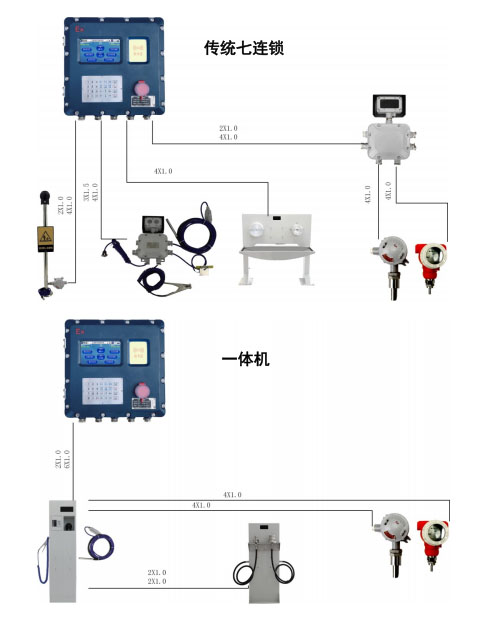

接线方式对比
