工作原理

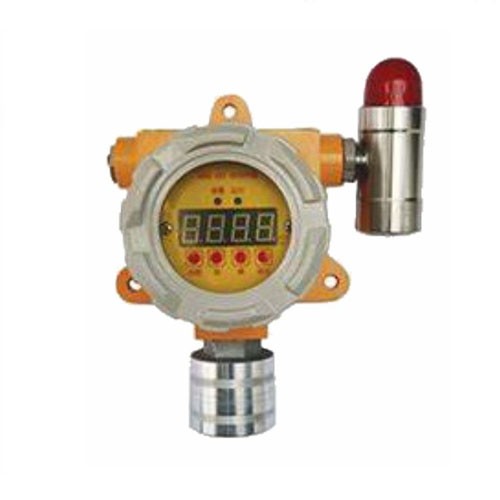

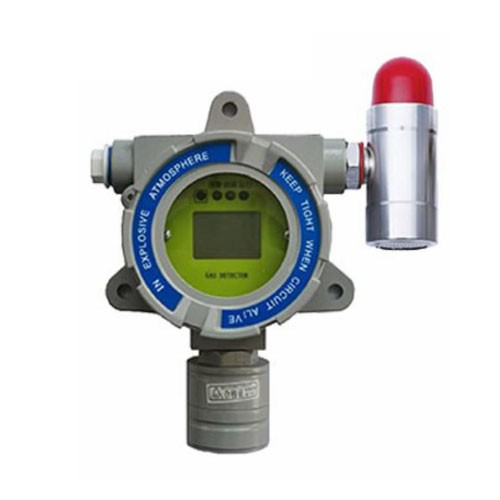

AF2688型点型可燃气体探测器，能够在各种恶劣条件下监测环境中的可燃气体浓度，广泛应用于石油、化工、油田、油库、液化气站等各种存在可燃性、爆炸性气体的场合，采用世界上领先的非色散红外吸收原理，具有寿命长，测量范围宽，不依赖氧气，不会中毒失效等优点。

AF2688型可燃气体报警器利用非色散红外吸收原理检测空气中的待测气体，利用不同气体对红外辐射有着不同的吸收光谱，吸收强度与气体浓度有关来检测气体浓度值，将待测气体的浓度转换电信号，经过单片机处理后在液晶屏上显示，并转换成4-20mA或485信号供流程控制器使用。

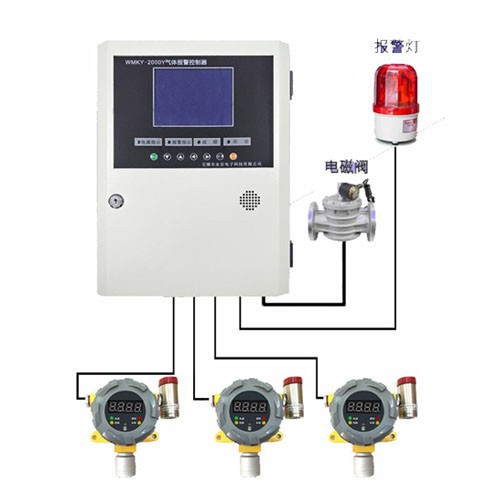

SNKP系列控制器取仪表开关量信号，不影响DCS及GDS系统实时监视。

主要参数

检测气体 HC类可燃气体

检测原理 非色散红外吸收

采样方式 自然扩散

测量范围 (0～100)%LEL

分 辨 率 1%LEL

示值误差 ±5%FS

防爆等级 Exd IIC T6 Gb

防护等级 IP66

环境温度 -40～70℃

供电电压 DC24V

工作电流 <20mA

响应时间 <30s

报警方式 灯光指示

输出信号 继电器干点输出 5A

扩展功能 RS485

执行标准

GB15322.1-2009

GB3836.1-2010

GB3836.2-2010

JJG693-2011
